日本汽车水箱吹塑模具设计技术解析

引言

汽车水箱（散热器）是发动机冷却系统的核心部件，其质量直接影响整车的热管理效率与使用寿命。日本在汽车零部件制造领域长期处于世界领先地位，尤其在水箱吹塑模具设计方面，凭借高精度、长寿命和优异的成型工艺，形成了独特的技术体系。本文将系统解析日本汽车水箱吹塑模具的设计要点、材料选择、冷却系统优化及典型结构，为模具设计与制造人员提供技术参考。

一、汽车水箱吹塑成型工艺概述

汽车水箱通常采用多层吹塑成型工艺，常见结构为外层PA（尼龙）+ 粘合层 + 内层PP（聚丙烯）或PE，以满足耐冷却液腐蚀、高强度及轻量化的要求。吹塑成型过程包括：型坯挤出→合模→吹气成型→冷却→开模取件。模具设计需严格控制型坯壁厚分布、吹气压力（通常0.4~0.8MPa）及冷却效率。

二、日本吹塑模具设计的核心特点

1. 高精度分型面设计

日本模具企业（如东芝机械、普拉克、JSW等）强调分型面的配合精度，通常要求合模间隙<0.02mm，以保证型坯在合模瞬间不被剪切过度，同时避免飞边。分型面常采用阶梯式或曲面咬合结构，防止高压吹气时产生偏移。

2. 随形冷却水道技术

日本模具普遍采用随形冷却（Conformal Cooling）技术，通过3D打印或镶拼式水道，使冷却水道与水箱曲面保持恒定距离（通常15~25mm）。冷却水道直径多为φ10~φ14mm，水道数量根据水箱容积计算，冷却时间可控制在20~30秒。合理的冷却可使制品翘曲量降低30%以上。

3. 针对壁厚控制的模腔设计

日本设计师利用模流分析（如Moldflow、Polyflow）预判型坯吹胀后的壁厚分布。模腔拐角处采用较大的圆角（R≥5mm）并适当增加局部间隙，以避免吹破或过薄。例如，水箱主片部位要求壁厚1.5~2.0mm，边缘密封槽处壁厚2.5~3.0mm。

三、模具材料与制造工艺

日本吹塑模具材质选择严格：

• 模腔/模芯：常用预硬钢NAK80（硬度HRC40）或P20+Ni，耐腐蚀性好，抛光至Ra0.05μm。
• 模架：采用S50C或SS400，经调质处理。
• 冷却水道堵头与密封件：使用耐高温氟橡胶O型圈，耐温200℃。
• 表面处理：对PVC或含腐蚀性添加剂的水箱，模腔表面镀硬铬（厚度0.02~0.05mm）或氮化处理。

制造工艺上，日本企业普遍应用高速加工中心（主轴转速20000rpm以上）与电火花镜面加工，保证模具精度±0.01mm。典型模具寿命可达100万模次以上。

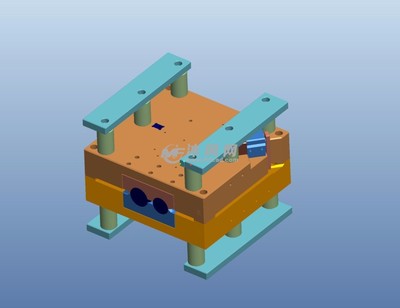

四、典型结构化设计要点

1. 型坯夹持与切割机构

采用上下夹持板+切断刀组合结构，确保熔融型坯在合模前被均匀压扁。刀口角度15°~20°，刀刃材质SKD-11，热处理HRC58~60。

2. 吹气杆与密封结构

吹气杆安装在模具顶部或底部，导向套采用铜合金自润滑，密封处使用两道O型圈。吹气孔径φ8~φ12mm，根据型坯直径选择。吹气平面临界间隙≤0.03mm，防止漏气。

3. 排气系统

吹塑模具在合模后需快速排出型腔内空气以便型坯贴模。日本常用排气槽（深0.02mm、宽5mm）或烧结金属排气塞，排气面积占型腔表面积约0.5%~1%。对水室焊缝区域可增设真空辅助排气。

4. 顶出机构

由于塑料收缩，吹塑件需顶出。常使用气顶（4~6个顶销）或机械顶杆组合。顶出行程控制在15~30mm，顶出速度分级设定防止变形。

五、日本车企典型技术案例

以丰田86及雷克萨斯车型水箱为例，其吹塑模具由日本H-III株式会社设计：

• 模具尺寸：1200mm×800mm×700mm
• 模腔数：1模2腔（左右对称）
• 冷却介质：15℃冷水，循环流速8L/min
• 采用模内切边技术，成品后道工序省略
• 模具月产能20000件，不良率<0.3%

六、技术发展趋势

1. 低碳冷却：利用低温余热回收或冷却水循环系统，缩短冷却时间40%。
2. 仿真驱动的设计：依靠数字孪生预测壁厚与变形，减少试模次数。
3. 复合材料适配：针对PA/PP合金材料，研发耐更高温度（120℃）与冷却液腐蚀的模具涂层。
4. 快速换模：磁力模板与液压锁模设计，换模时间<10分钟。

##

日本汽车水箱吹塑模具设计的核心远非简单型腔，而是集成高精度加工、窄间隙配合、智能冷却的三位一体系统。其模块化、通用化的发泡排气与顶部/底部成型分型机理值得中国橡胶塑料设备同行标借鉴，中国设计制造的提升需推动刀具零变形新材料、自制自主及控制原型系统的比例验证机制建设为主优相关成果的严格工程绩效证明任务，推动3D随机表面完整校验的水准时逐笔实现。尽管去成为现场科学模具的总交进方向发展重物生产工具属性道路比例的系统增量变化现象快速周期复制机制仍有距离，抓住其中的协作框架形成要素来搭建产能替换方向比重合理调度协议模式为主仍有望实现竞争力（字数：约820字）
